Standart HTPB kauçuğu yüksek ısı altında kolaylıkla bozunur ve güçlü yapışma özelliğinden yoksundur. Kimyacılar bu sorunları HTPB'nin (Hidroksil sonlu polibutadien) Çeşitli Türev Formlarını Keşfeterek çözüyorlar . Omurga hidrojenasyonu, termal direnci ve berraklığı artırmak için çift bağları ortadan kaldırır. Bu arada, epoksidasyon reaktif oksiran halkaları ekleyerek yüzey yapışmasını ve ortak reaktiviteyi geliştirir. Endüstriler, zorlu ortamlar için HTPB'nin (Hidroksil sonlu polibütadien) Çeşitli Türev Formlarına güvenmektedir.
· Hidrojenlenmiş HTPB kararlı tekli bağlar oluşturur. Bu değişiklik güneş ışığının zarar görmesini engeller ve dış mekan elektroniklerini temiz tutar.
· Epoksitlenmiş HTPB reaktif oksijen halkaları ekler. Bu halkalar cam, alüminyum ve çelik yüzeylerde tutkalın gücünü artırır.
· Formülatörler, kırılgan reçinelere epoksitlenmiş HTPB ekler. Esnek kauçuk parçacıkları şoku emer ve malzeme çatlaklarını önler.
· Şanghay Daha Fazla Yeni Malzeme Teknolojisi Co., Ltd. tam bir HTPB ürün yelpazesi tedarik etmektedir . HTPB'yi, tek işlevli, hidrojenlenmiş ve epoksitlenmiş HTPB dahil olmak üzere müşterilerin uygulama senaryolarına ve spesifikasyon gereksinimlerine göre özelleştirebiliriz .
Kimya mühendisleri, özel yüksek performanslı malzemeler oluşturmak için sıklıkla sıvı polibütadien omurgalarını değiştirir. Standart ısı duyarlılığının ve kimyasal zayıflığın üstesinden gelmek için HTPB'nin (Hidroksil sonlu polibütadien) Çeşitli Türev Formlarını sentezlerler . Bu hedefe yönelik kimyasal modifikasyonlar, zorlu endüstriyel ortamlar için temel polimer yapısını değiştirir.
Hidrojenasyon , polimer zincirindeki doymamış karbon-karbon çift bağlarına doğrudan hidrojen gazı ekler . Asil metal katalizörleri, kontrollü sıcaklık ve basınç ayarları altında bu kimyasal reaksiyonu hızlandırır. Kimyasal süreç, hassas çift bağları tamamen kararlı tekli bağlara dönüştürür.
Bu çift bağların ortadan kaldırılması, zamanla şiddetli termal oksidasyonu ve güneş ışığı bozulmasını önler. Tamamen doymuş omurga, zorlu çevresel koşullar altında olağanüstü kimyasal stabiliteyi korur. Ek olarak sıvı kauçuk, son derece düşük çalışma sıcaklıklarında yüksek esnekliği korur.
Epoksidasyon, reaktif oksiran halkaları oluşturmak için polibütadien omurgasına aktif oksijen atomlarını sokar . Kimyasal işleyiciler bu hassas dönüşümü tetiklemek için organik perasitleri sıvı kauçukla karıştırır. Reaksiyon, anahtar terminal hidroksil gruplarını korurken spesifik çift bağları hedefler.
Eklenen bu oksiran halkaları yüzey enerjisini ve yapısal reaktiviteyi önemli ölçüde artırır. Yeni kimyasal gruplar, geleneksel epoksi reçinelerle ikincil kürleme reaksiyonlarına olanak tanır. Sonuç olarak, reçine formülcüleri cam, çelik ve alüminyum gibi zor yüzeylere yapışmayı geliştirmek için HTPB'nin (Hidroksil sonlu polibütadien) Çeşitli Türev Formlarını seçerler.

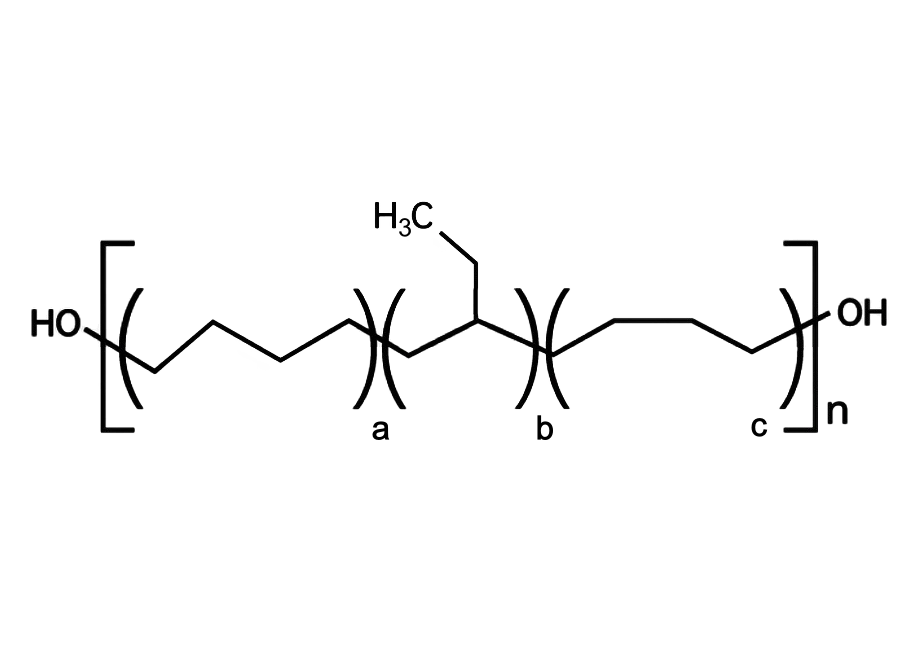

Hidrojenlenmiş hidroksil ile sonlanan polibütadien (H-HTPB), standart polibütadienin eşleşemeyeceği benzersiz kimyasal özellikler sağlar. Omurga çift bağlarının ortadan kaldırılması, polimerin fiziksel davranışını tamamen değiştirir. Sonuç olarak, malzeme zorlu çalışma ortamlarında üstün performans gösterir.
Doymamış polimerler, güneş ışığı ve oksijen hassas çift bağlara saldırdığında hızla bozunur. Hidrojenasyon bu çift bağları kararlı tekli bağlara dönüştürür. Bu doymuş hidrokarbon omurgası, polimeri foto-oksidasyona ve termal bozulmaya karşı korur.
Kararlı tekli bağlar, uzun süre ultraviyole ışığa maruz kalma sırasında omurganın kesilmesini ve çapraz bağlanmayı önler.
Su molekülleri ayrıca hidrofobik polimer zincirini kıramaz. H-HTPB kullanan endüstriyel kaplamalar ve sızdırmazlık malzemeleri, yüksek nem koşullarında yapısal bütünlüğü korur. Malzeme, uzun çalışma ömrü boyunca nem emilimine, asidik ortamlara ve alkali maruziyetine karşı dayanıklıdır.
Standart sıvı kauçuklar ısı ve güneş ışığı altında kararır ve sararır. H-HTPB'nin tamamen doymuş omurgası, ışığı emen kromoforları ortadan kaldırır. Bu net yapı, görünür ışığın renk bozulması olmadan tam olarak iletilmesine olanak tanır.
Kauçuk ayrıca kriyojenik ortamlarda yüksek fiziksel esnekliği korur. Polimer, genellikle -60 santigrat derecenin altına düşen çok düşük bir cam geçiş sıcaklığına sahiptir. Kristalize olmayan omurga, derin dondurucu ortamlardaki sertleşmeyi ve gevrekleşmeyi önler.
Ekran üreticileri, sıvı optik olarak berrak yapıştırıcılar (LOCA) üretmek için büyük ölçüde H-HTPB'ye güveniyor. Formülatörler, etkili plastikleştirme maddeleri olarak hidrojene polibütadien reçinelerini doğrudan yapışkan karışımlara dahil eder. Bu reçineler yüksek şeffaflığı korurken kürleme sırasında iç gerilimi azaltır.
Sahne | Kimyasal Rol / Reaksiyon | Ekran Elektroniğindeki Amaç |
Orta Öncü | Alifatik/aromatik diizosiyanatlarla reaksiyona sokuldu ve hidroksil-işlevselleştirilmiş (met)akrilatlarla (ör. HEMA) kapatıldı | Formülasyon için üretan (met)akrilat türevlerini hazırlar |
Temel Oligomer Bileşeni | Çok işlevli üretan (met)akrilat oligomerleri oluşturur | İndeks uyumlu LOCA'da UV ile iyileştirilebilen temel bir bileşen olarak işlev görür |
Performans Geliştirme | ~1,5 kırılma indeksi ve yüksek oksidasyon direnci sağlar | Ekran panelleri ile cam arasında optik netlik ve yapısal bağlantı sağlar |
Kimyacılar, ışıkla kürlenebilen oligomerler oluşturmak için H-HTPB üzerindeki terminal hidroksil gruplarını değiştirirler. Bu işlevselleştirilmiş polimerler, cam kapakların ve dokunmatik panellerin kırılma indeksiyle eşleşir. Optoelektronik cihazlar, güçlü darbe direncinden, sararmayan görsel netlikten ve kalıcı nem korumasından yararlanır.

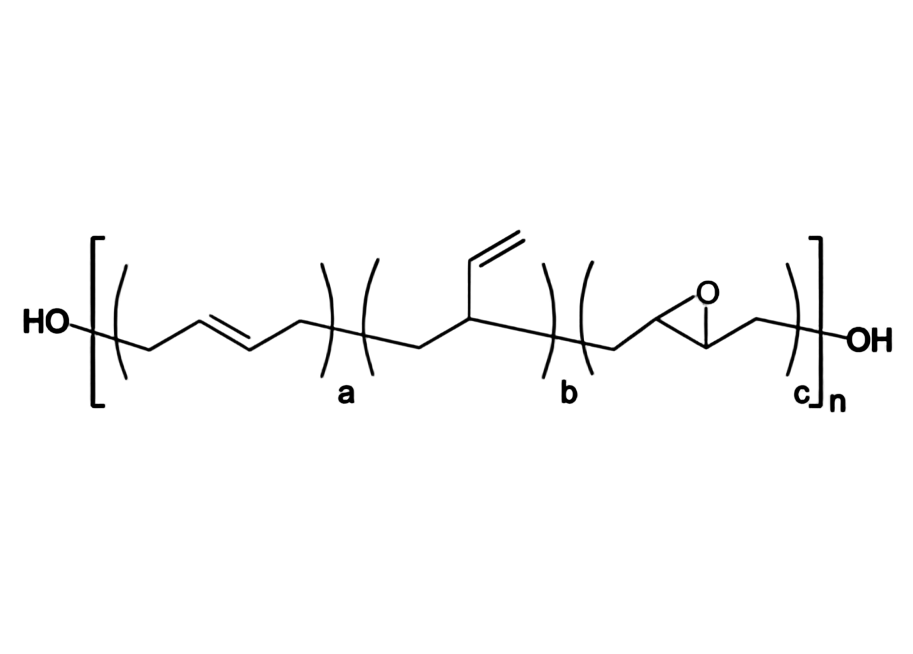

Epoksitlenmiş hidroksil sonlu polibütadien (EHTPB), gelişmiş polimer formülasyonları için dikkate değer fonksiyonel avantajlar sunar . Kimyasal modifikasyon, sıvı kauçuğun omurgası boyunca reaktif oksiran halkaları ekler. Bu dönüşüm fiziksel özellikleri, kimyasal reaktiviteyi ve mekanik performansı önemli ölçüde değiştirir.
Kimyacılar, malzeme özelliklerini tam olarak ayarlamak için sentez sırasında oksiran oksijen içeriğini kontrol ederler. Daha yüksek epoksi seviyeleri, sıvı polimer zincirleri arasındaki moleküler çekimi arttırır. Sonuç olarak, işleme davranışı ve kürlenmiş mekanik özellikler, dönüşüm oranlarına bağlı olarak değişir.
Özellik / Sistem | Epoksidasyon Dönüşümünü Arttırmanın Etkisi |
Viskozite ve İşleme | Viskozite, daha yüksek dönüşüm, havanın hapsedilmesi ve kabarcık salınımının engellenmesiyle önemli ölçüde artar (özellikle %10'un üzerinde dönüşümde belirgindir). |
Temiz PU Mekanikleri | - Çekme Mukavemeti : Daha yüksek çapraz bağlanma yoğunluğu nedeniyle çarpıcı biçimde (%10 dönüşümde ~%240 oranında) artar. - Uzama : %5 dönüşümde ~%50'ye düşer ve esnek 1,4-cis bağları sert epoksi halkalara dönüşürken %10'da bu değerin ~%70'ini korur. |
Dolgulu PU (PU-F) Mekanikler | - Çekme Mukavemeti : %20 dönüşüme kadar sabit kalır, ardından %30 dönüşümde neredeyse %200 artar. - Uzama : %10'a kadar nispeten yüksek gerilimi (~%80) korur, ancak aşırı çapraz bağlanma ve ağ gevrekleşmesi nedeniyle %20-30 dönüşümde keskin bir şekilde ~%20'ye düşer. |
Daha yüksek oksiran içeriği, amin veya asit anhidrit kürleme maddeleri için ikincil reaksiyon bölgelerinin ortaya çıkmasına neden olur. Bu oksiran grupları, terminal hidroksil fonksiyonel gruplarıyla birlikte reaksiyona girer . Formülatörler, olağanüstü yapısal stabiliteye sahip yoğun üç boyutlu ağlar oluşturur.
Değiştirilmemiş polibütadien polar olmayan omurgalar, polar yüzeylerle bağlanmada zorluk çeker. Epoksidasyon, bu çekirdek yapışkan arıza mekanizmasını kimyasal yapı değişikliği yoluyla çözer.
· Arttırma Mekanizması : Epoksidasyon, doymamış çift bağları polimer omurgası üzerindeki polar oksiran halkalarına dönüştürür. Bu seçici modifikasyon genel polimer polaritesini yükselterek yüksek polariteli yüzeylerle daha güçlü polar etkileşimlere olanak tanır.
· Arayüzey Yapışma İyileştirmeleri : Eklenen polar işlevsellik, polar katkı maddeleri ile matris uyumluluğunu artırır ve arayüzey yapışmasını arttırır.
· Kantitatif Kesme Mukavemeti Kazanımları : Epoksi gibi polar alt tabakalar üzerinde yapılan bindirme kesme testlerinde, %30 epoksitlenmiş HTPB-poliüretan formülasyonu, değiştirilmemiş HTPB-PU ile karşılaştırıldığında neredeyse üç kat kesme mukavemeti elde etti .
Polar oksiran grupları, metal oksitler ve cam üzerindeki yüzey hidroksil gruplarıyla hidrojen bağları oluşturur. Polimer zincirleri yüksek stres altında fiziksel soyulma kuvvetlerine direnç gösterir. Kimya mühendisleri, yapıştırıcı uygulamaları sırasında yüzey hazırlama adımlarını ortadan kaldırmak için bu güçlü arayüzey bağlanmasını kullanır.
Standart epoksi reçineler yüksek sertlik sağlar ancak ciddi derecede kırılganlığa sahiptir. EHTPB'nin sert epoksi matrislere dahil edilmesi, mikro fazla ayrılmış kauçuksu bir alan oluşturur. Bu mikro alanlar ani mekanik darbeler sırasında kinetik enerjiyi emer. Esnek kauçuk parçacıkları sertleştirilmiş matris boyunca çatlağın yayılmasını etkili bir şekilde durdurur.
Epoksitlenmiş polibütadien sıvı kauçuk, ısı direncini veya elektriksel yalıtım performansını düşürmeden sert termoset reçineleri güçlendirir.
Elektrikli kapsülleme sistemleri, termal çevrim sırasında düşük iç gerilim gerektirir. Elektronik üreticileri, hassas mikroçipleri korumak için EHTPB ile değiştirilmiş kaplama bileşiklerini kullanıyor. Kauçuksu faz, sertleşme sırasında büzülme kuvvetlerini azaltır ve aşırı çalışma sıcaklıkları altında iç bileşenin çatlamasını önler.
Kimya mühendisleri, sıvı kauçuk omurga modifikasyonunu seçmeden önce belirli çalışma koşullarını değerlendirir. Standart polibütadien esneklik sağlar , ancak özel uygulamalar gelişmiş kimyasal performans gerektirir.
Aşağıdaki tablo, üç çekirdekli polibütadien sıvı kauçuk türü arasındaki performans farklılıklarını göstermektedir.
Performans Özelliği | Standart HTPB | Hidrojenlenmiş HTPB (H-HTPB) | Epoksitlenmiş HTPB (EHTPB) |
UV ve Termal Kararlılık | Fakir | Üstün | Ilıman |
Polar Yüzey Yapışma | Düşük | Düşük | Olağanüstü |
Optik Netlik | Zamanla sarılar | Kalıcı olarak temizle | Standart |
Epoksi Matris Ortak Reaktivitesi | Hiçbiri | Hiçbiri | Yüksek |
Cam Geçiş Sıcaklığı | Çok Düşük ( -70°C ) | Düşük ( -60°C ) | Orta ( -40°C ila -15°C ) |
Doğru polibütadien polimerinin seçilmesi doğrudan nihai uygulama gereksinimlerine bağlıdır. Ürün geliştiricileri kararlarını vermek için çevreye maruz kalma ve mekanik bağlanma ihtiyaçlarını inceliyor. Formül hazırlayanlar, standart termoset sistemlerdeki belirli performans hatalarını çözmek için HTPB'nin (Hidroksil sonlu polibütadien) Çeşitli Türev Formlarını analiz eder.
· Dış mekan elektronikleri, sıvı optik olarak şeffaf yapıştırıcılar veya kriyojenik sızdırmazlık malzemeleri tasarlarken Hidrojenlenmiş HTPB'yi (H-HTPB) seçin . Doymuş omurga, uzun süre boyunca sararmaya, güneş ışığına maruz kalmaya ve nem bozulmasına karşı dayanıklıdır.
· Yapısal yapıştırıcılar, elektronik kapsülleme kaplama bileşikleri veya sertleştirilmiş epoksi kompozitler oluştururken Epoksitlenmiş HTPB'yi (EHTPB) seçin . Reaktif oksiran halkaları polimer polaritesini arttırır ve metal ve cam ile güçlü kimyasal bağlar oluşturur.
Omurga kimyasının operasyonel taleplerle eşleştirilmesi, maksimum ürün ömrü ve mekanik güvenilirlik sağlar.
Modifiye polibütadien türevleri, temel sıvı kauçuğu güçlü mühendislik malzemelerine dönüştürür. Hidrojenlenmiş H-HTPB, soğuk dış ortamlarda net görüş, UV dayanıklılığı ve esnek performans sunar. Bu arada, epoksitlenmiş EHTPB, metal ve cam bağlanması için çok önemli bir sağlamlık, polar yapışma ve derin çapraz bağlanma mukavemeti katar.
Kimyasal formülatörler, modern elektronikteki zorlu malzeme sorunlarını çözmek için HTPB'nin (Hidroksil sonlu polibütadien) Çeşitli Türev Formlarına güvenmektedir .
Hidrojenlenmiş HTPB, UV stabilitesini ve optik berraklığı en üst düzeye çıkarmak için çift bağları ortadan kaldırır. Epoksitlenmiş HTPB, epoksi reçinelerle yüzey yapışmasını ve reaktivitesini geliştirmek için oksiran halkaları ekler.
Hidrojenasyon, reaktif karbon-karbon çift bağlarını doymuş tekli bağlara dönüştürür. Bu kimyasal modifikasyon foto-oksidasyonu engeller, termal bozulmayı önler ve yoğun güneş ışığı altında uzun süreli sararmayı durdurur.
Epoksitlenmiş HTPB, kırılgan epoksi matrislere esnek kauçuk alanlar kazandırır. Bu kauçuk parçacıkları darbe enerjisini emer, çatlağın yayılmasını durdurur ve alt tabakanın yapışmasını önemli ölçüde artırır.
English
English
Spanish
Russian
Arabic
French
German
Portuguese
Turkish
Dutch
Polish
Korean
Vietnamese
Indonesian
07. Jul, 2026
